細径パッチコード　TSUNET-EXシリーズ



LANケーブル CAT6 カテゴリー6 - 細径パッチコード TSUNET-EXシリーズ

TSUNET-EX細径シリーズはプロフェッショナルな考え方をコンセプトにした、今までのカテゴリにとらわれない特長のあるLAN用ケーブル製品群です。

標準品では成し得ることのできないことを可能とし、高密度実装が求められるデータセンタなどに最適です。

特徴

高密度実装が求められるデータセンタなどに最適です。
標準品と比べ、大幅に作業性、外観、省エネルギーなどをアップさせることが可能です。
マネジメントパネルが小さくなることによりラック内のスペースが有効に使えます。
空気の流れが良くなり、より効果的な熱対策が行えます。
ケーブルの両端に、識別ラベル貼付け済み製品が選択できます。
ANSI/TIA-568への適合を証明する試験結果を発行出来ます。（弊社独自オプション）


本シリーズを上手く使いこなすことによって、標準品を使ったインフラとの差別化を図ることが可能です。

省スペース・省電力化を実現

TSUNET-EX細径シリーズは標準品と比べ外径が細いため、ラック内のスペースを確保しやすく、大幅に作業性を向上させることが可能です。
特に、細径CAT6パッチコードには十字介在が無いため、柔らかく取り回しが簡単です。
省スペース化によりラック内の空気の流れが良くなり、より効果的な熱対策（省電力化）が行えます。

  • 外径比較表
Cat6A
一般的な外径 7.7mm
細径 5.8mm
Cat6
一般的な外径 6.3mm
細径 3.2mm
Cat5e
一般的な外径 5.2mm
細径 3.2mm

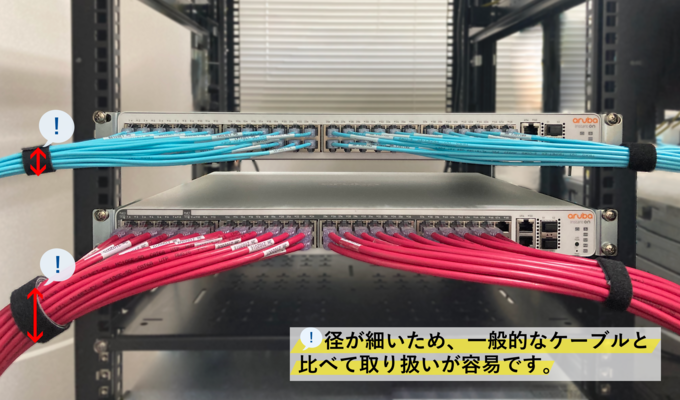

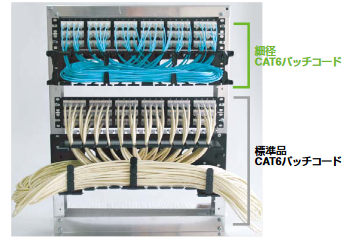

  • ラックスペース比較イメージ

高品質なプラグと信頼性の高いケーブル

TSUNET-EX細径シリーズのモジュラープラグには、高品質なパンドウィット製プラグを採用しています。
信頼性が高いため、高品質/高密度実装が求められるデータセンタなどに最適です。

豊富なオプション

TSUNET-EX細径シリーズの標準在庫色は最大14色と豊富な色の取り扱いがあります。
また、ケーブルの両端に識別番号ラベルの貼付けが可能など、ケーブルおよび接続のマネジメントに役立つオプションが豊富です。
さらに、弊社独自のオプションとしてTIAまたはISO/IEC規格の適合性試験レポート発行も可能です。※

※適合試験は、Fluke社製テスターを利用し、パッチコード適合試験を行います。試験は識別ラベル貼付け済み製品のみの対応となります。
※Cat5e・Cat6の試験は、1～20mまでのケーブルが対象となります。
※Cat6Aの試験は、1～17mまでのケーブルが対象となります。
※費用は個別お見積りとなります。

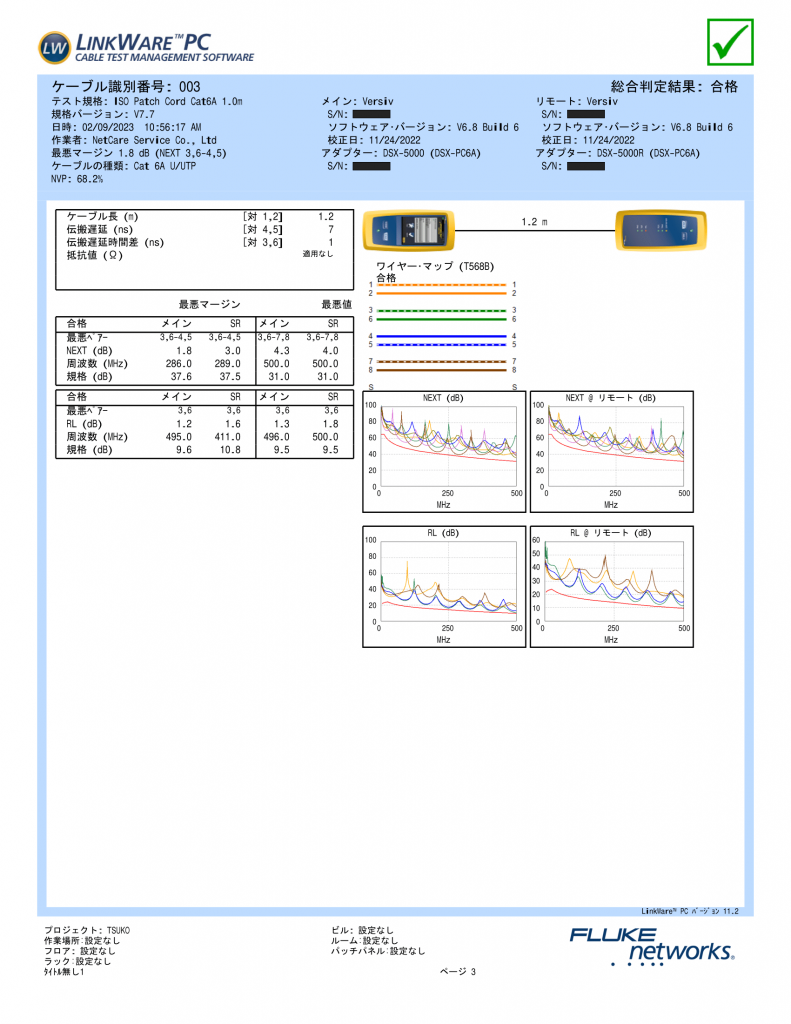

  • 適合性試験レポート例

  • 識別ラベル貼付けイメージ

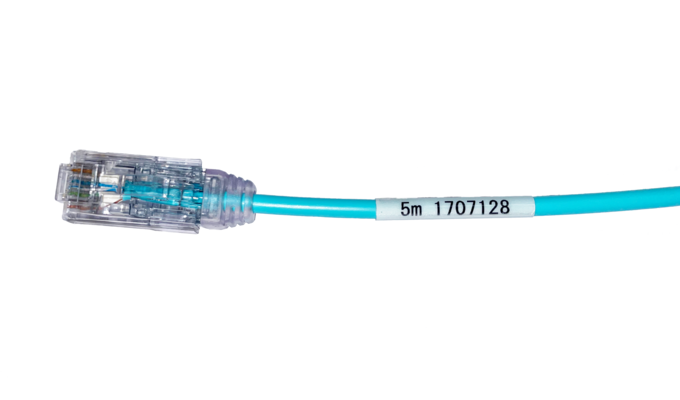

ラベルサンプル

TSUNET-EX　細径シリーズ ラインナップ



種別 Cat5e細径パッチコード Cat6細径パッチコード Cat6A細径パッチコード
型番 Cat5e-ex-メートル数-色指定
-ラベルあり/なし		 Cat6-ex-メートル数-色指定
-ラベルあり/なし		 Cat6A-ex-メートル数-色指定
-ラベルあり/なし
品名 TSUNET-EX S-CordV1-MP TSUNET-EX S-CordV2-MP TSUNET-EX MC10GE-SD-MP
ケーブル外径 3.2mm 3.2mm 5.8mm
長さ 1~22m
(1m単位での指定)		 1~22m
(1m単位での指定)		 1~17m
(1m単位での指定)
2.5GBase-T 〇 〇 〇
5GBase-T 〇 〇 〇
10GBase-T × 〇 〇
PoE対応 ※1 ※1 〇
標準在庫色

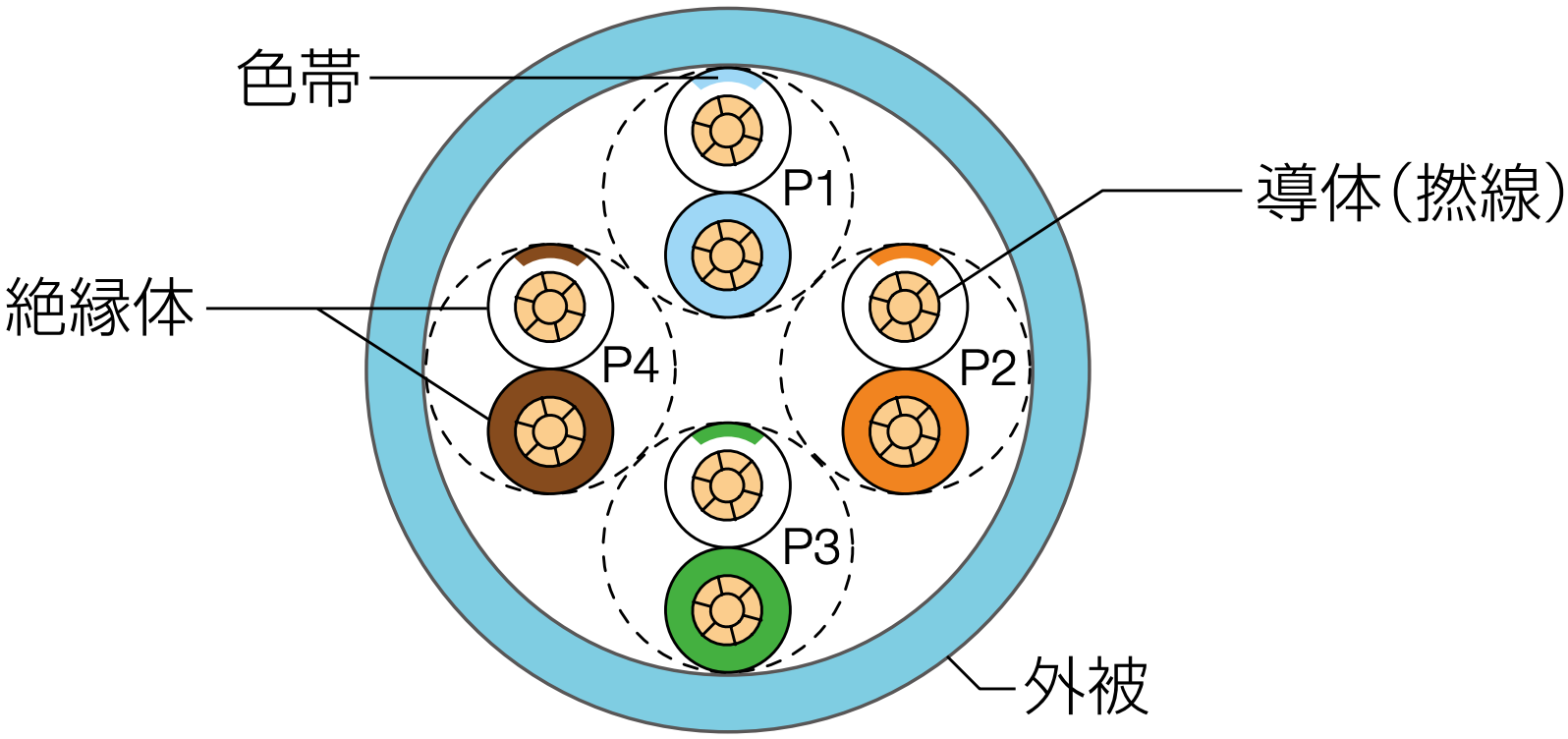

構造図
遮断有無 UTP 遮断無 UTP 遮断無 UTP 遮断無
導体 AWG30 撚線 AWG30 撚線 AWG26 撚線
最小曲げ半径 外径の4倍 外径の4倍 外径の4倍
モジュラプラグ パンドウイット製 パンドウイット製 パンドウイット製
結線 T568Bストレート配列 T568Bストレート配列 T568Bストレート配列
チャネル長について　※2 本パッチコード合計長×1.4倍を制限した長さを推奨いたします。 本パッチコード合計長×1.6倍を制限した長さを推奨いたします。 AWG26パッチコード合計長は最大8m、チャネル長は最大98mと規定されています。

※１
電力供給にLAN用コード・ケーブルをご使用いただく際、電力消費の面から標準サイズのコード・ケーブル（AWG24、0.5mm導体サイズ）をメーカーでは推奨しております。
細径パッチコードおよび細径ケーブルに電力供給型アプリケーション（パワーオーバイーサネット（PoE）、パワーオーバイーサネットプラス（PoE+）、インラインパワーシステム（Cisco
ILP））をご使用いただく際には、制限がございます。以下をお読みになり、安全な配線設計をお願いいたします。
細径パッチコードおよび細径ケーブルは従来のLAN用パッチコード・ケーブルに比べ細い銅線を採用しております。このため、大きな電流を流しますと発熱し、通信トラブルなどを引き起こす原因となります。
【注意事項】
　①　最大電力　１１W、最大電流　260mA
　②　配線を構成する一部分に細径パッチコード、細径ケーブルをご使用いただく場合でも最大電力は①の通りとなります。

※２
使用長の制限をしていただくことで、標準品で構成したときと同様の規格マージンを持った良好なチャネルを構築できます。
